Osłony przestrzeni roboczej

Osłony do linii i maszyn produkcyjnych. Nasze systemy zabezpieczeń maszyn są projektowane i produkowane zgodnie z wymogami Europejskiej Dyrektywy Maszynowej. Nasze rozwiązania cechują się indywidualnym podejściem do potrzeb klienta oraz profesjonalnym podejściem do danego zagadnienia już od początkowej fazie projektowania do finalnego produktu. Na przestrzeni ponad 30 lat doświadczenia stale pracujemy nad optymalizacją naszych produktów i rozwiązań systemowych. Nasze maszyny i rozwiązania pracują wielu krajach UE, USA oraz Azji.

Oferujemy osłony dla:

  • Szlifierek
  • Wiertarek
  • Wiertarek promieniowych
  • Frezarek
  • Tokarek
  • Uchwytów tokarskich
  • Śrub pociągowych
  • Wytaczarek
  • Pras
  • Tylne obudowy tokarek

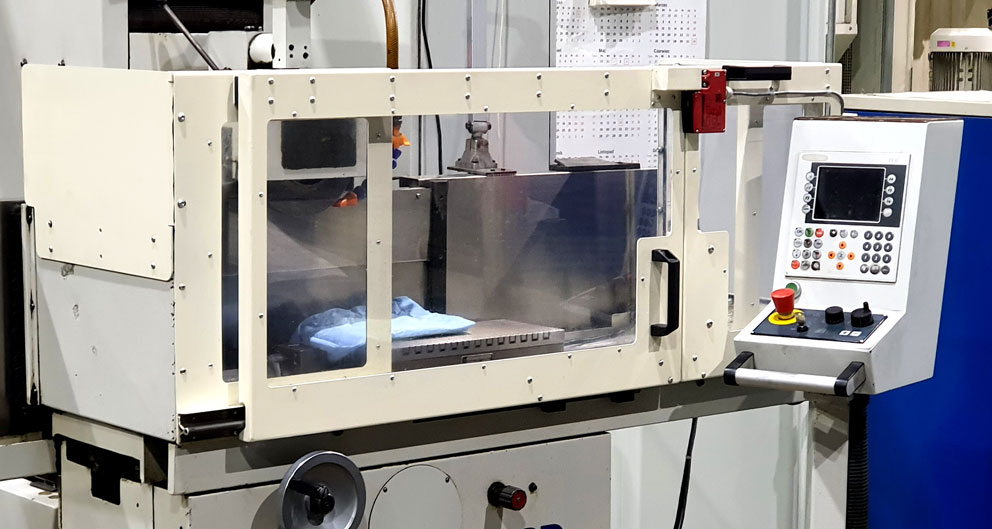

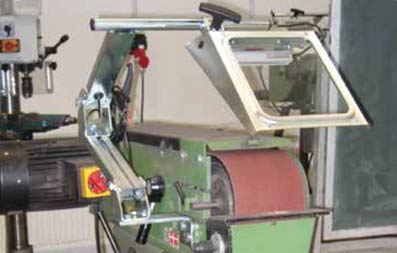

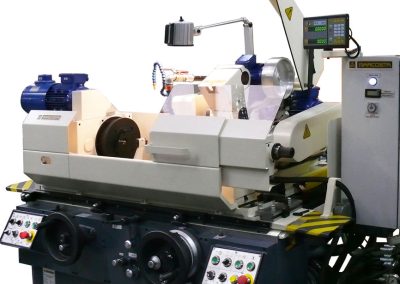

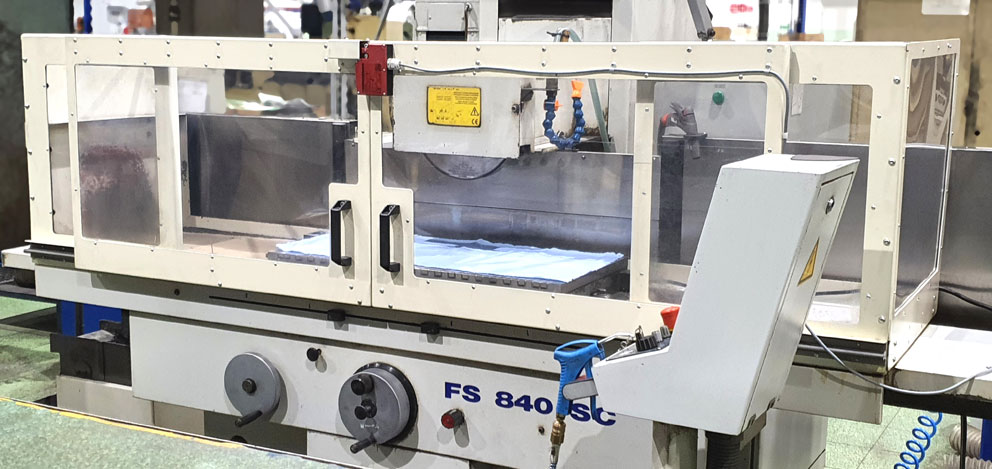

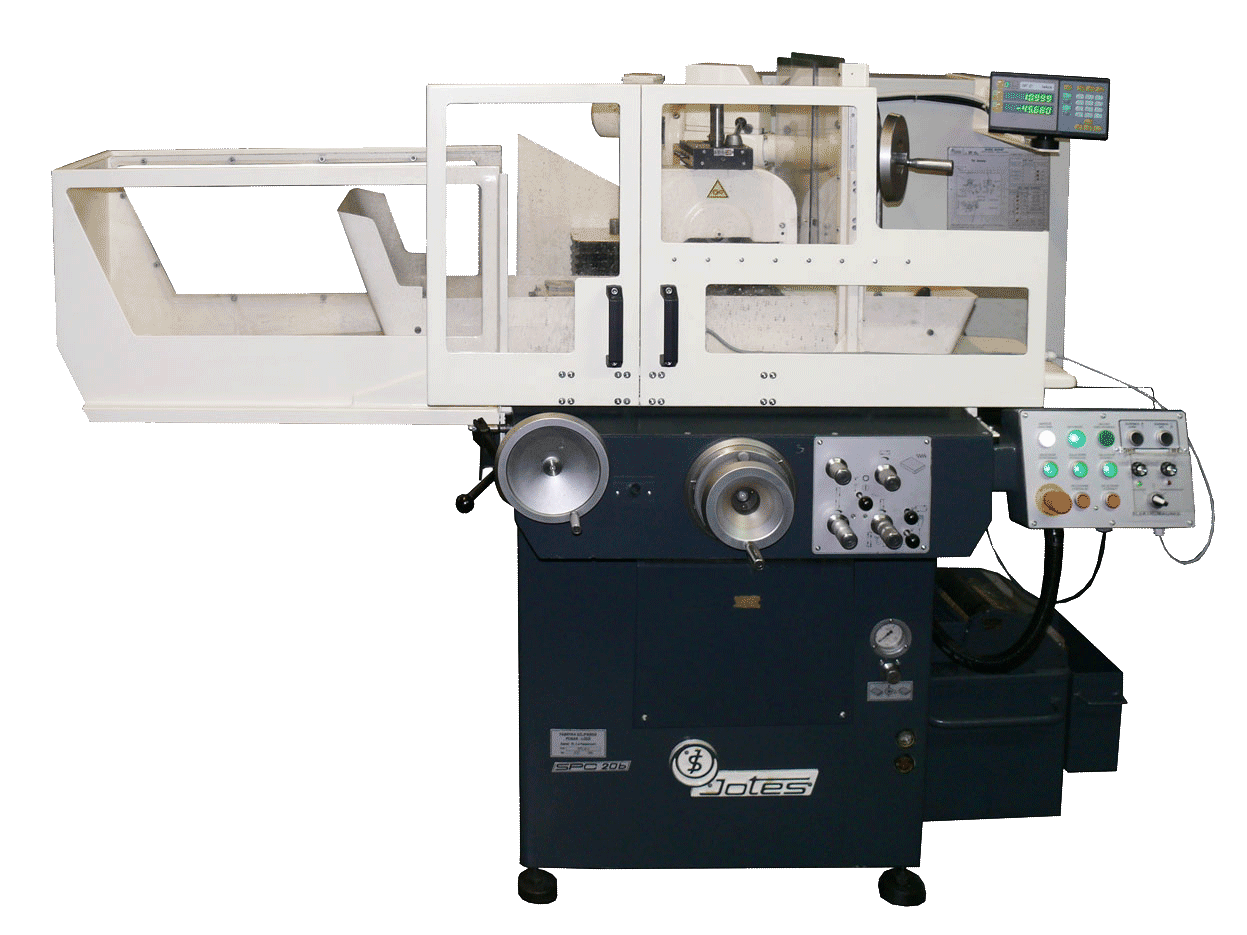

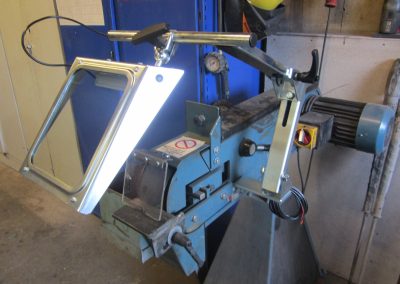

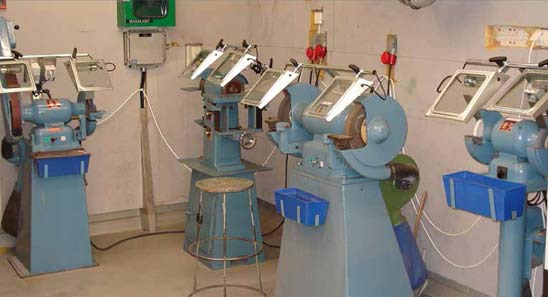

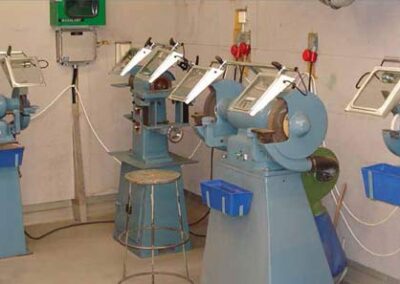

OSŁONY DO SZLIFIEREK

Wytrzymałe i łatwe w użyciu osłony  standardowo wyposażone w oświetlenie LED. Osłony mogą łatwo być ustawiane w pożądanych pozycjach. Osłony HKS są dostępne w wersjach jedno i dwustronnych oraz z dłuższą belką.

Wymiary osłon Wymiary części przeźroczystej Długość belki Materiał Oświetlenie

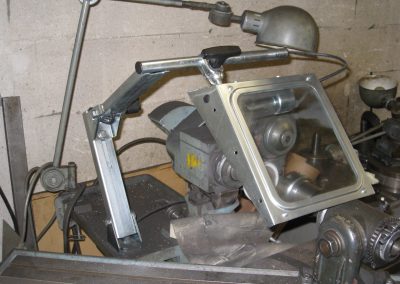

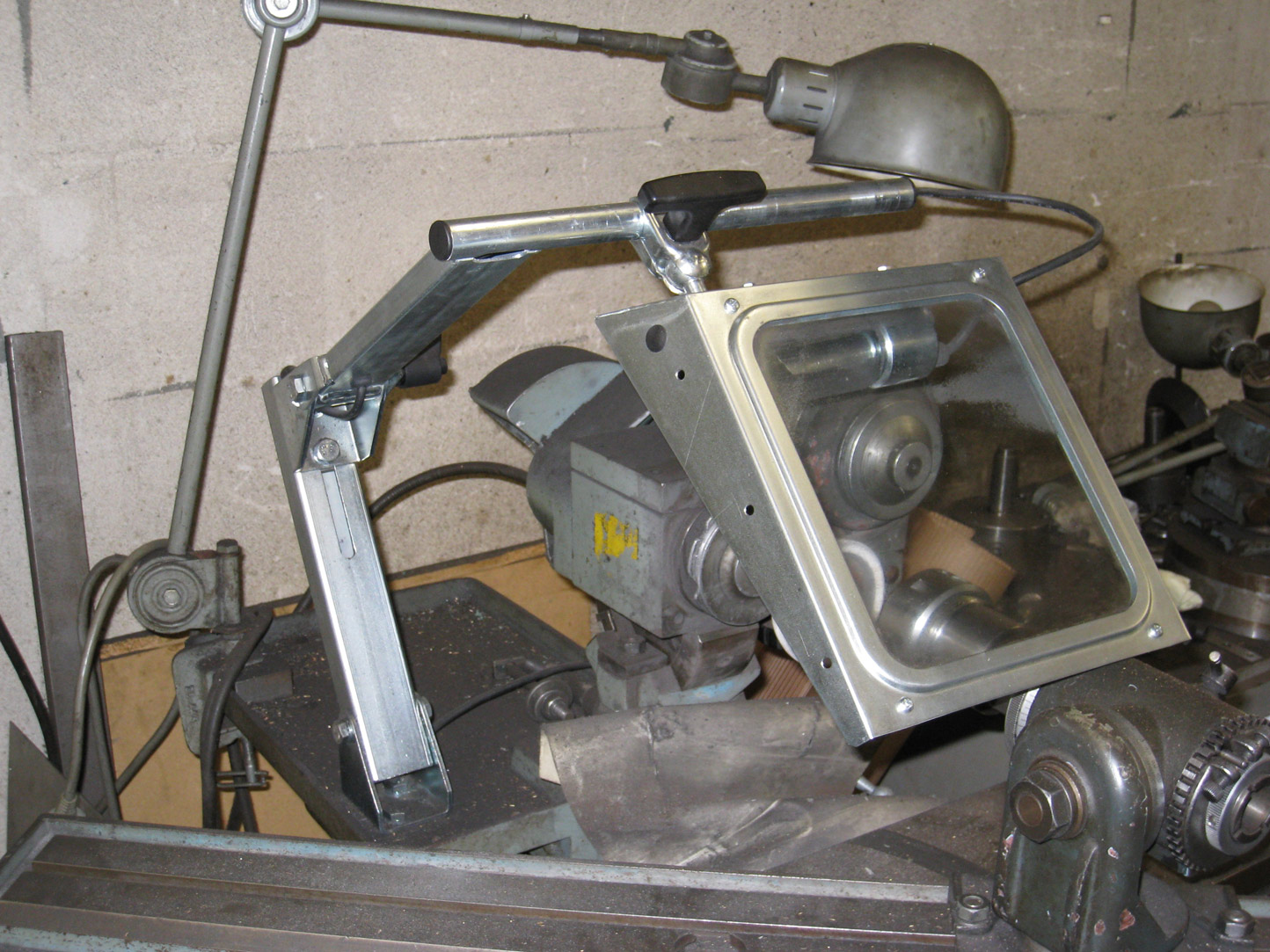

HKS-1-KV-PC-LED 260 x 280 mm 170 x 200 mm 360 mm Saphir LED
HKS-2-600/800-PC-LED 260 x 280 mm 170 x 200 mm 600/800 mm Saphir LED
HKS-2-NV-LED 260 x 280 mm 170 x 200 mm 600 mm Saphir LED
HKS-201-KV 330 x 220 mm 170 x 200 mm Saphir LED

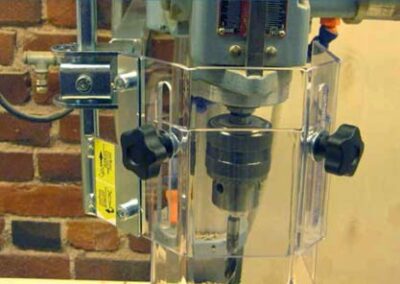

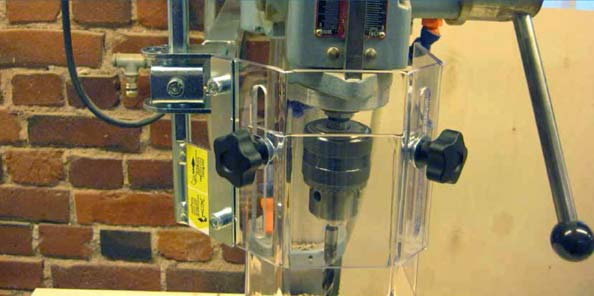

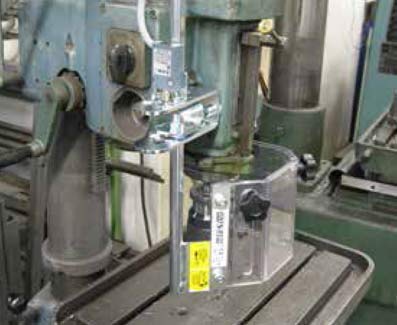

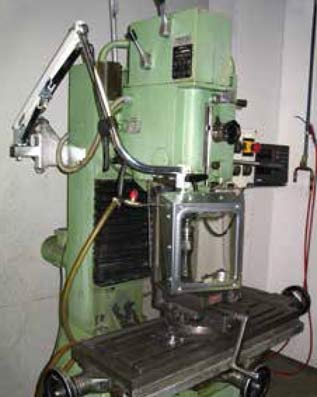

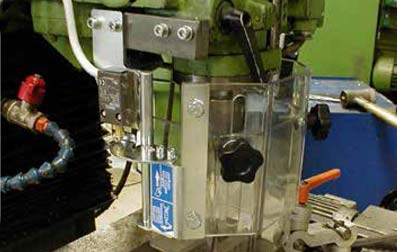

OSŁONY DO WIERTAREK

Osłona uchwytu wiertarskiego i wrzeciona jest wykonana z dwuczęściowego ekranu, który chroni dłoń, rękaw lub rękawicę operatora przed wciągnięciem/uszkodzeniem przez wrzeciono lub narzędzie. Osłona jest otwierana na zewnątrz o 180° oraz blokowana za pomocą pokrętła, co usprawnia zmianę narzędzia i detalu.
Osłona może zostać wyposażona w mikrowyłącznik.

Wysokość osłony Wymiary wewnętrzne Materiał
KSL-1001-PL-M 145 – 265 mm 120, 160, 200 mm

PL = PETG 5mm
ST = Stal 2mm

KSL-HM-PL-M 145 – 265 mm 120, 160, 200 mm

PL = PETG 5mm
ST = Stal 2mm

KSL-972-PL 145 – 265 mm 120, 160, 200 mm

PL = PETG 5mm
ST = Stal 2mm

KSL-KV-120-PL 145 – 265 mm 120, 160, 200 mm

PL = PETG 5mm
ST = Stal 2mm

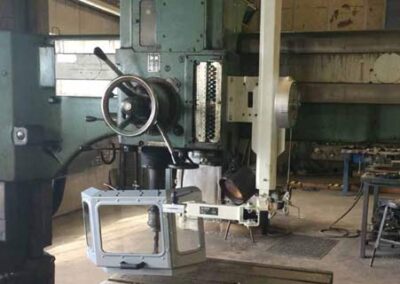

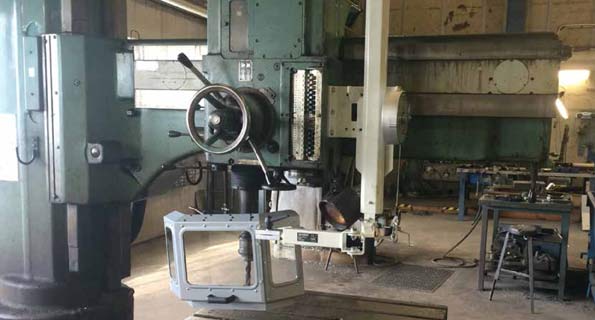

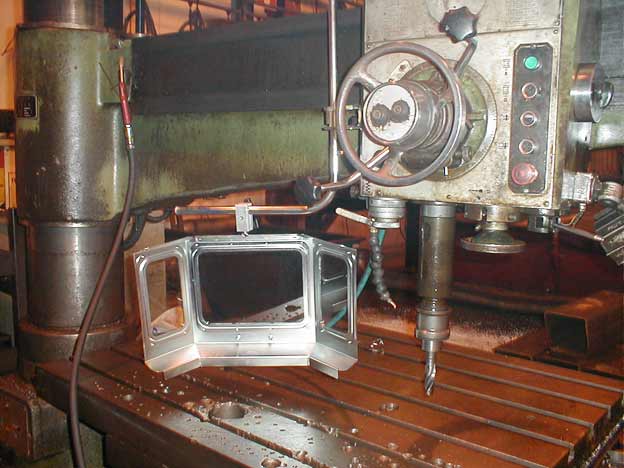

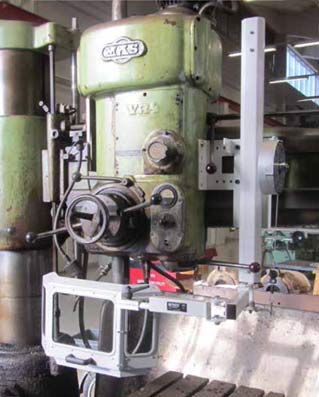

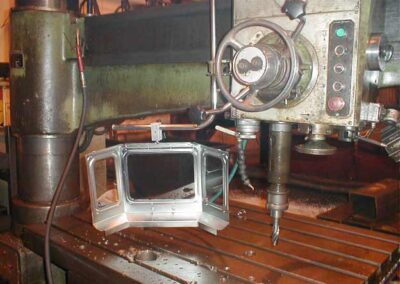

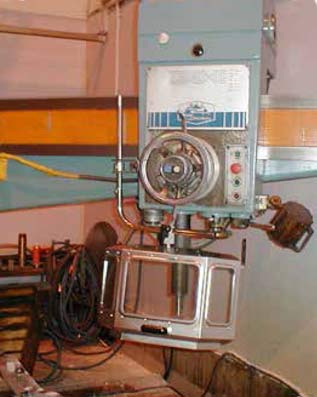

OSŁONY DO WIERTAREK PROMIENIOWYCH

Osłony są dostępne w różnych rozmiarach. Osłony są mocowane po prawej lub lewej stronie za pomocą ramienia mocującego, dzięki czemu łatwo jest je odsunąć nie ograniczają przestrzeni podczas mocowania detali obrabianych.

Wymiary osłon Wymiary części przeźroczystej Materiał
SKS-505-1-KO 260 x 280 mm 170 x 200 mm Stal / Szkło laminowane 5.8 mm
SKS-505-2-KV 520 x 355 mm 270 x 200 mm + drugi 100 x 200 mm Stal / Szkło laminowane 5.8 mm
SKS-214-KO 520 x 355 mm 270 x 200 mm + drugi 100 x 200 mm Stal / Szkło laminowane 5.8 mm

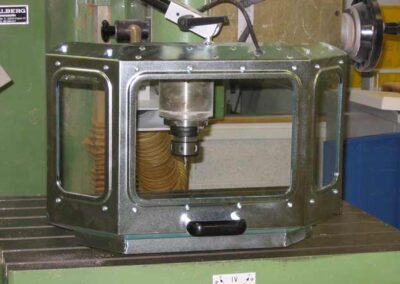

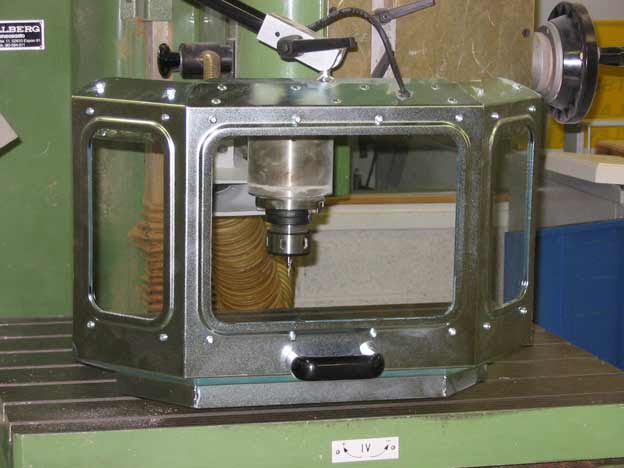

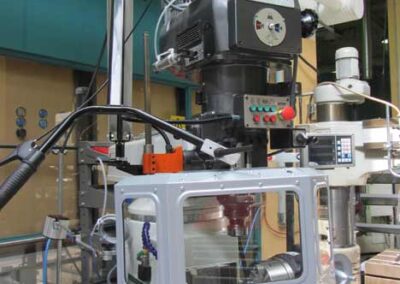

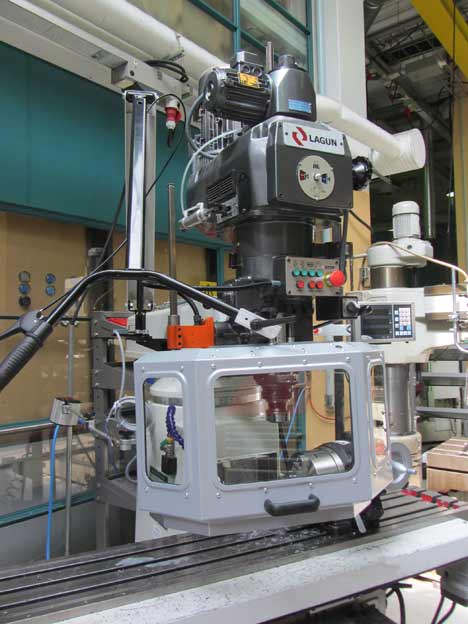

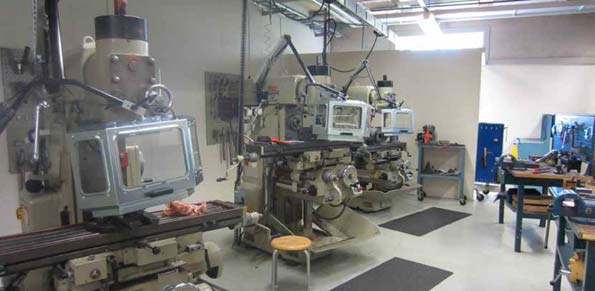

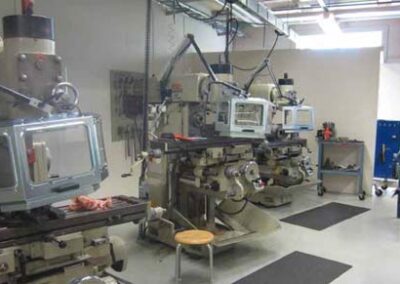

OSŁONY DO FREZAREK

Osłony przeciw-wiórowe dla frezarek mogą z łatwością zostać przesunięte w pożądaną pozycję za pośrednictwem przegubu kulowego. Ruch pionowy może zostać zablokowany na odpowiednim poziomie za pomocą siłownika ciśnieniowego, a zwolniony za pomocą dźwigni. Hamulec cierny kontroluje ruch poziomy oraz zapewnia stabilność osłony i brak samoczynnych ruchów osłony, np. na skutek wibracji.

Wymiary osłon Wymiary Materiał
JKS-1-KV-LED 520 x 355 mm 800-1200 mm Stal / Szkło laminowane 5.8 mm
JKS-2-KV-LED 660 x 420 mm 800-1200 mm Stal / Szkło laminowane 5.8 mm
PKS-285-KV-LED 260 x 280 mm 370-860 mm Stal / Szkło laminowane 5.8 mm

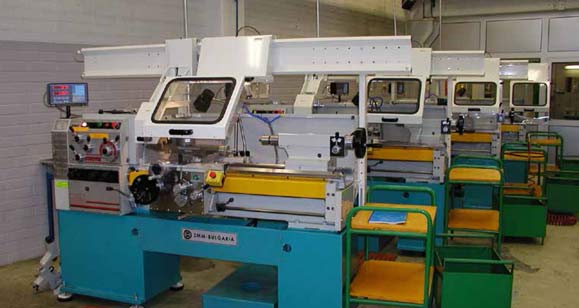

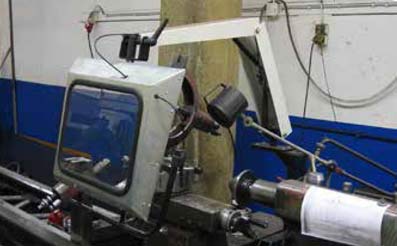

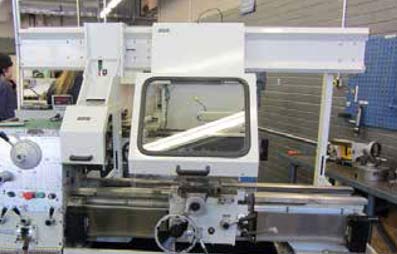

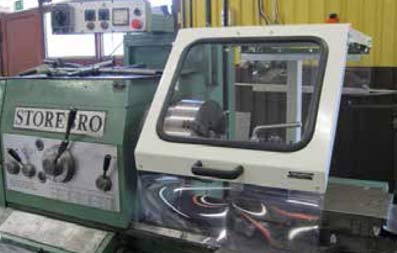

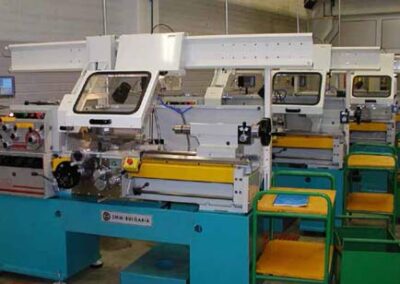

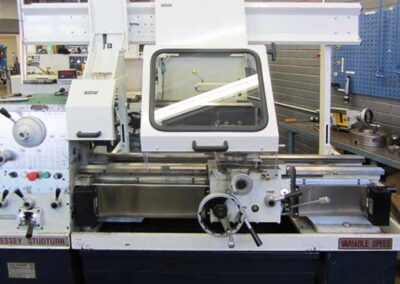

OSŁONY DO TOKAREK

Osłony do tokarek są dostępne dla wszystkich rodzajów tokarek. Wybór osłony przeciwodpryskowej oparty jest na podstawie maksymalnej średnicy przedmiotu obrabianego. Osłony uchwytu tokarskiego obierane są na podstawie maksymalnej średnicy uchwytu tokarskiego. Osłony standardowo są wyposażone w wyłączniki krańcowe.

Wymiary osłon Wymiary części przeźroczystej Materiał
SLS-109-250-LED 340 x 440 mm 280 x 285 mm Stal / Szkło laminowane 5.8 mm
SLS-109-300/400-LED 440 x 440 mm 380 x 285 mm Stal / Szkło laminowane 5.8 mm
SLS-109-500-LED 550 x 530 mm 450 x 360 mm Stal / Szkło laminowane 5.8 mm
SLS-106-YLS 520 x 645 mm 430 x 340 mm Stal / Szkło laminowane 5.8 mm

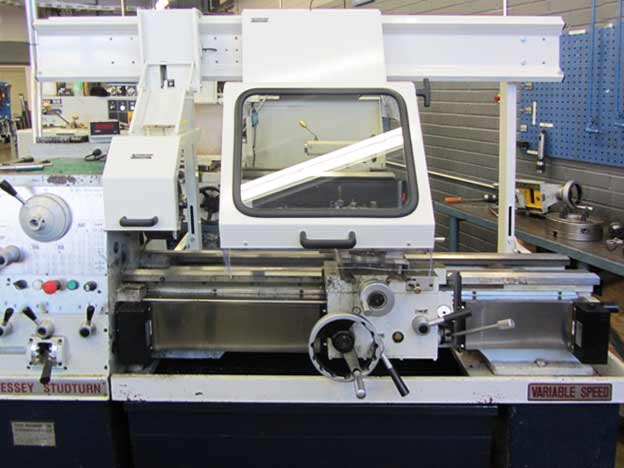

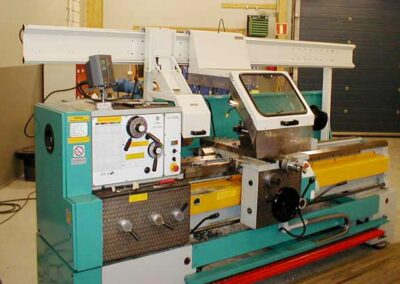

SLS-103-YO-LED 525 x 470 mm 430 x 340 mm Stal / Szkło laminowane 5.8 mm

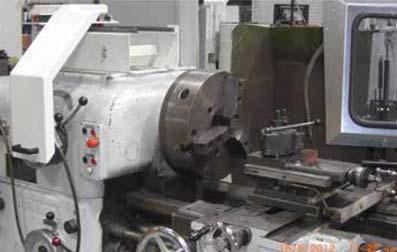

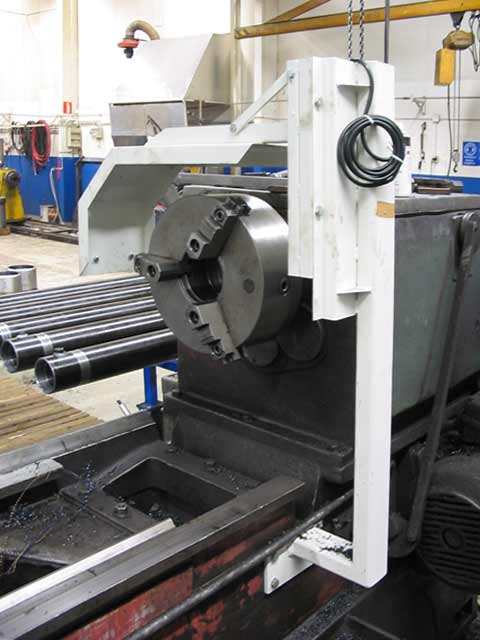

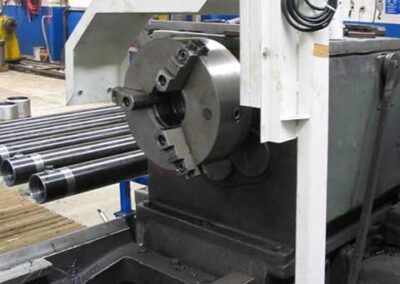

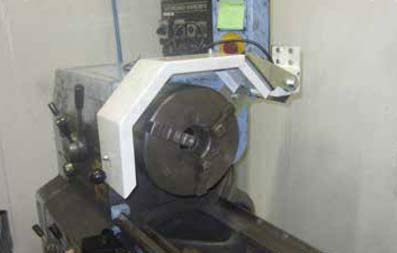

OSŁONY UCHWYTU TOKARSKIEGO

Osłony do tokarek są dostępne dla wszystkich rodzajów tokarek. Wybór osłony przeciwodpryskowej oparty jest na podstawie maksymalnej średnicy przedmiotu obrabianego. Osłony uchwytu tokarskiego obierane są na podstawie maksymalnej średnicy uchwytu tokarskiego. Osłony standardowo są wyposażone w wyłączniki krańcowe.

Wymiary wewnętrzne Ruch Materiał
SPS-250-M 110 lub 160 mm Pionowy Stal
SPS-250-U-M 125 – 170 mm Pionowy Stal
SPS-350-L-M 130 – 175 mm Pionowy i poziomy przesuw Stal
SPS-500-M 220 mm Pionowy Stal
SPS-600-LS-M 185 – 255 mm Pionowy i poziomy przesuw Stal
SPS-1100-LS-M 200 – 350 mm Poziomy Stal
SPS-103-YO-M  200 mm Pionowy i poziomy przesuw Stal

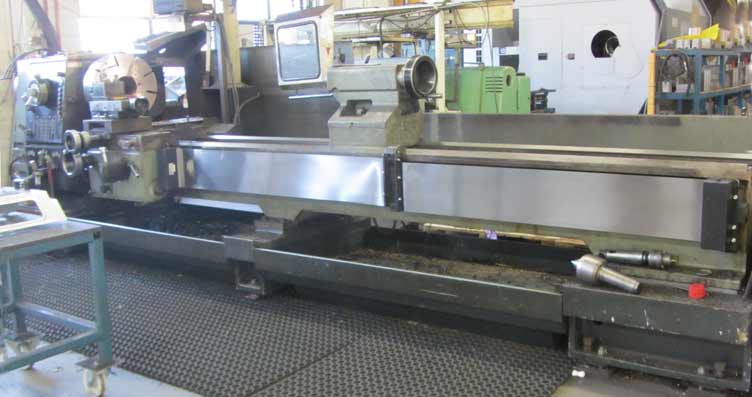

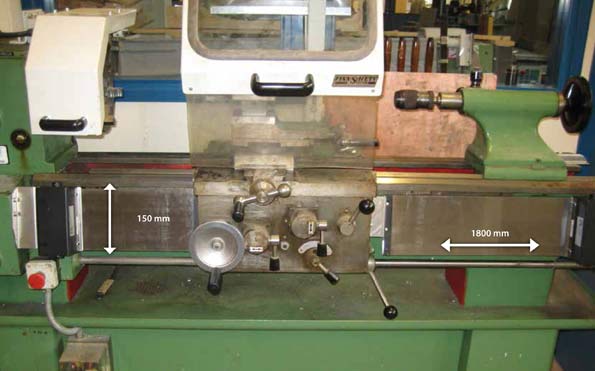

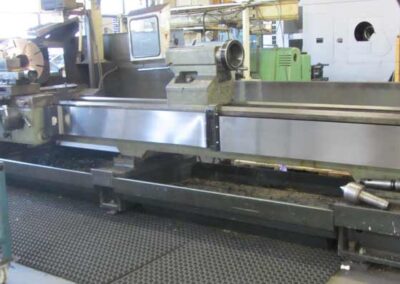

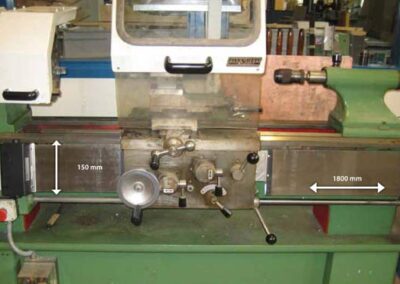

OSŁONA ŚRUBY POCIĄGOWEJ

Osłona śruby pociągowej chroni przed potarganiem odzieży lub kończyn operatora. Osłony śruby pociągowej sa budowane ze stali, a rodzaj mocowania jest dobierany na podstawie ich rozmiaru i wymiarów tokarki.

Wysokość Minimalny wymiar Maksymalny wymiar Konsola
JRS-150-1800 150 mm 125 mm 1800 mm JRS-KIT-150
JRS-200-1800 200 mm 125 mm 1800 mm JRS-KIT-200
JRS-250-3500 250 mm 175 mm 3500 mm JRS-KIT-250

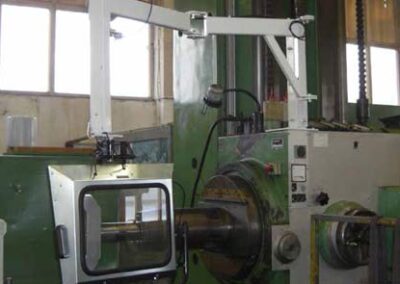

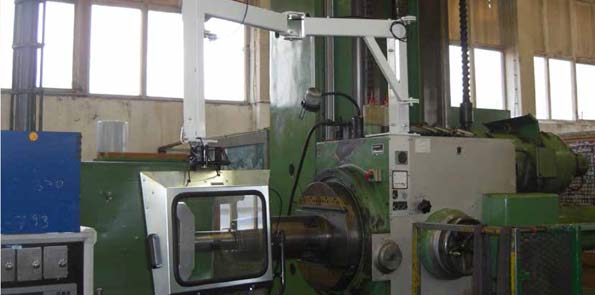

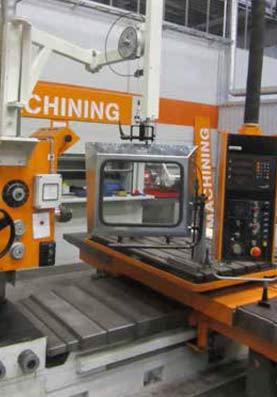

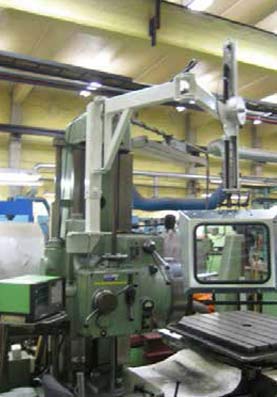

OSŁONY DO WYTACZAREK

Ramię osłony AKS-208 jest mocowane w miejscu umożliwiającym swobodne manewrowanie osłoną w przestrzeni roboczej. Osłona może być ustawiana zarówno w poziomie jak również w pionie.
Ramię osłony AKS-308 jest mocowane do kolumny stojącej niezależnie obok maszyny.
Ruch pionowy osłony jest mechanicznie wspomagany.
Osłony są przegubowe.

Wymiary osłon Wymiary części przeźroczystej Wymiar Materiał
AKS-208 520 x 645 mm 430 x 340 mm 1300 mm Stal / Szkło laminowane 5.8 mm

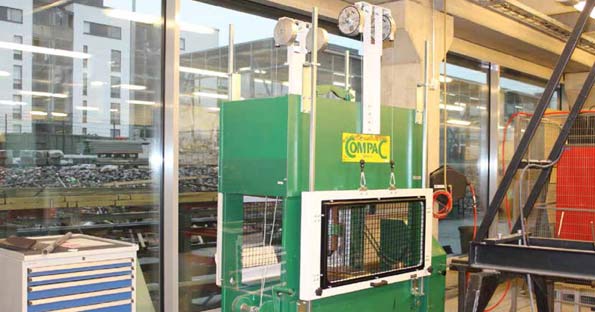

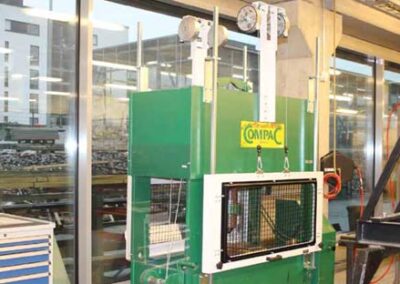

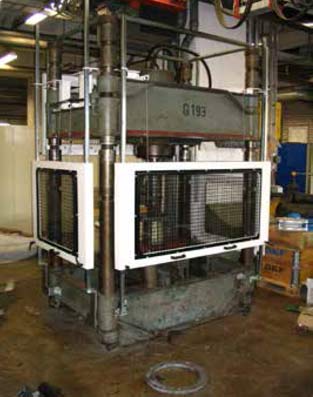

OSŁONY DO PRAS

Osłony do pras stanowią ochronę dla operatora oraz jego otoczenia przed ewentualnymi odpryskami.
Osłony do pras wyposażone w poliwęglanowe ekrany (5 mm) zabezpieczone stalową siatką. Pionowy ruch osłon jest manualny lub wspomagany. Wysokość ekranów może byc regulowana bezstopniowo, co umożliwia obróbkę detali o różnych rozmiarach.
Osłony do pras są wykonywane na wymiar.

W ofercie posiadamy także roloosłony:

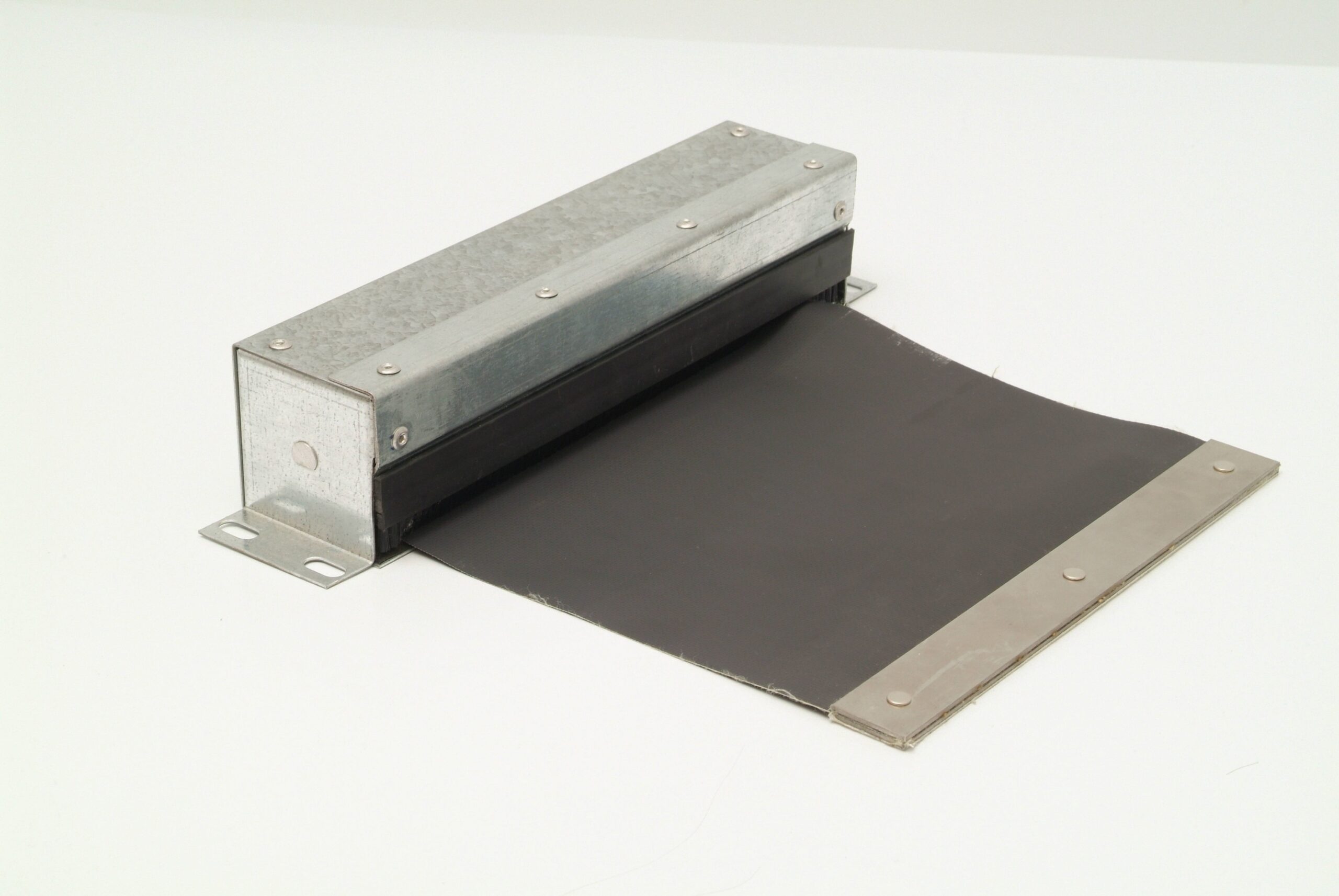

Roloosłony to osłony stosowane w maszynach, np. tokarkach, które mają na celu ochronę operatora przed niebezpiecznymi strefami, takimi jak wałek i śruba pociągowa. Składają się z dwóch rozwijanych osłon taśmowych umieszczonych w kasecie lub obudowie stalowej. Taśma ochronna jest wykonana ze specjalnego materiału włókienniczego, odpornego na substancje chłodzące i ścierne.

Wykonujemy również osłony maszyn pod indywidualne parametry klienta.

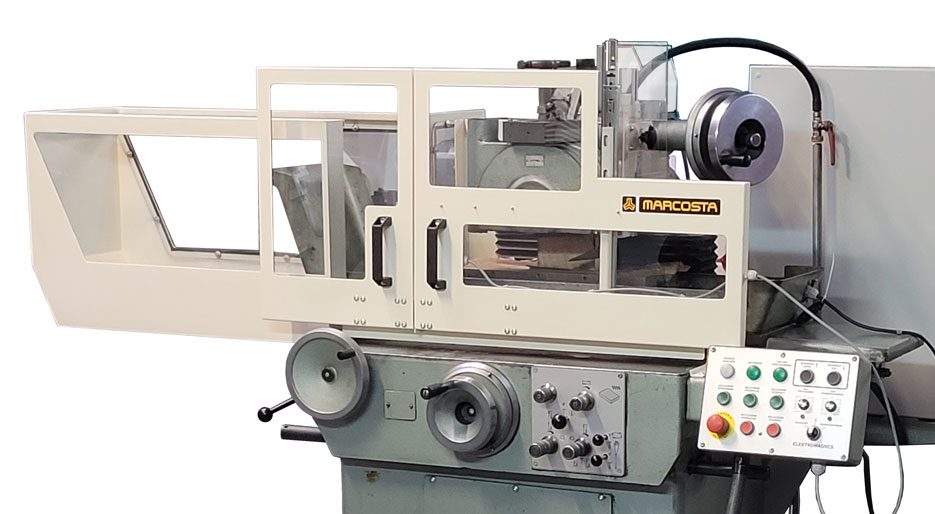

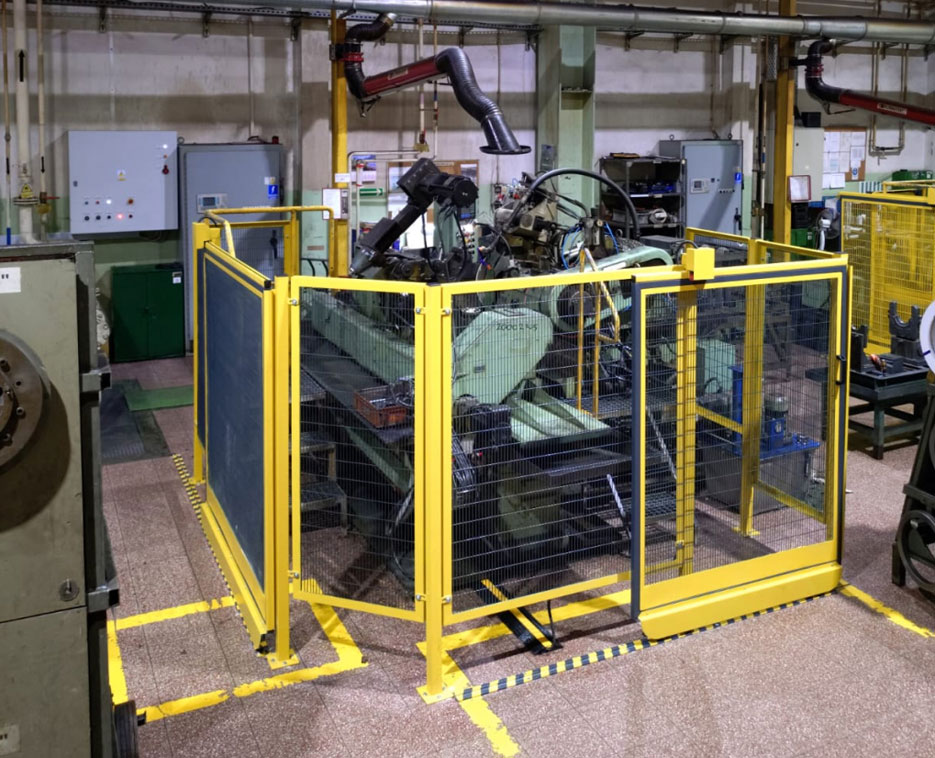

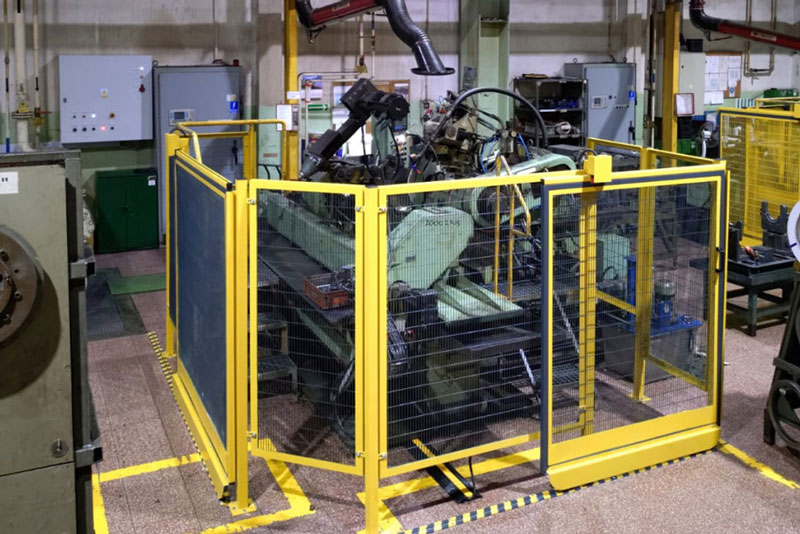

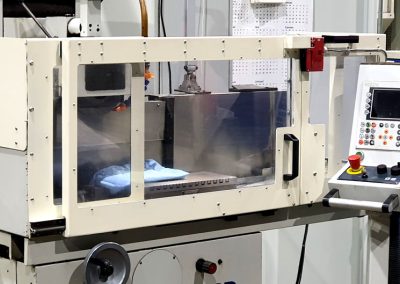

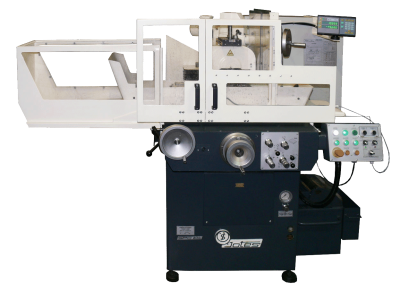

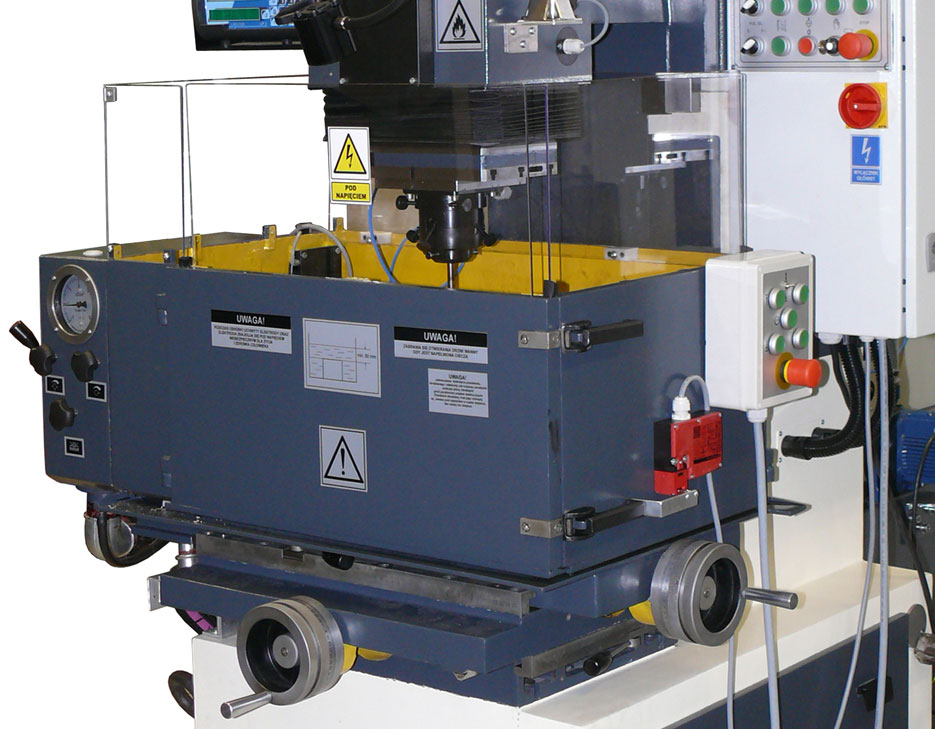

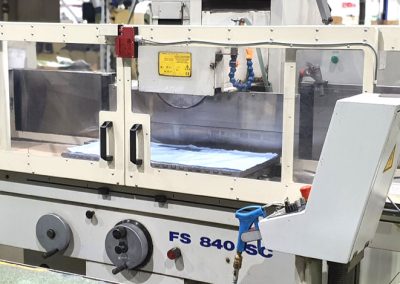

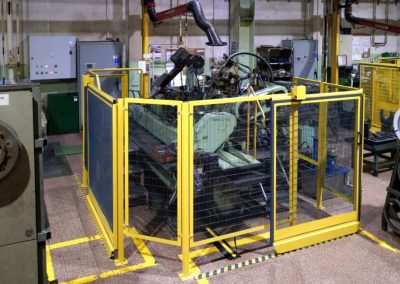

Realizacje osłon przestrzeni roboczej maszyn
