Szlifierki do płaszczyzn
Rozmiar stołu: 460×203 mm

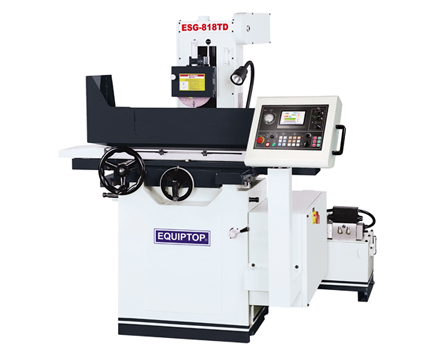

Szlifierka model ESG-818TD NC
Dane techniczne:
Wymiary stołu roboczego: 460×203 mm
Maksymalna odległość osi wrzeciona od stołu: 460 mm
Maksymalna długość szlifowania: 480 mm
Maksymalna szerokość szlifowania: 228 mm
Obroty ściernicy: 3450 obr./min (60Hz), 2850 obr./min (50Hz)
Średnica ściernicy: 203 mm
Szerokość ściernicy: 12.7 mm (standardowo) 19mm (opcjonalnie)
Szlifierka model ESG-1020TD NC
Dane techniczne:
Wymiary stołu roboczego: 508×254 mm
Maksymalna odległość osi wrzeciona od stołu: 500 mm (standardowo) 600mm (opcjonalnie)
Maksymalna długość szlifowania: 520 mm
Maksymalna szerokość szlifowania: 280 mm
Obroty ściernicy: 3450 obr./min (60Hz), 2850 obr./min (50Hz)
Średnica ściernicy: 203 mm
Szerokość ściernicy: 19 mm (standardowo) 25mm (opcjonalnie)
Rozmiar stołu: 508×254 mm
Rozmiar stołu: 600×300 mm

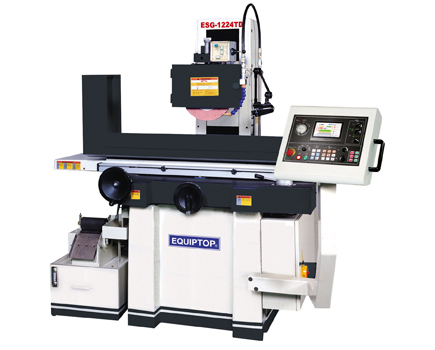

Szlifierka model ESG-1224TD NC
Dane techniczne:
Wymiary stołu roboczego: 600×300 mm
Maksymalna odległość osi wrzeciona od stołu: 585 mm
Maksymalna długość szlifowania: 600 mm
Maksymalna szerokość szlifowania: 300 mm
Obroty ściernicy: 1750 obr./min (60Hz), 1450 obr./min (50Hz)
Średnica ściernicy: 305 mm
Szerokość ściernicy: 31.75 mm

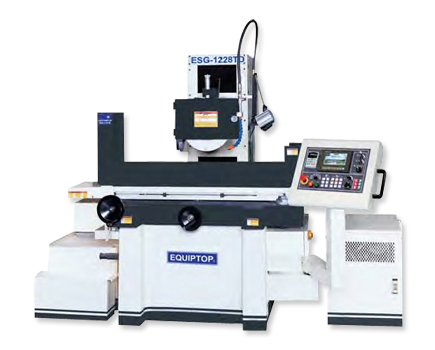

Szlifierka model ESG-1228TD NC
Dane techniczne:
Wymiary stołu roboczego: 712×305 mm
Maksymalna odległość osi wrzeciona od stołu: 630 mm (standardowo) 720mm (opcjonalnie)
Maksymalna długość szlifowania: 712 mm
Maksymalna szerokość szlifowania: 330 mm
Obroty ściernicy: 1750 obr./min (60Hz), 1450 obr./min (50Hz)
Średnica ściernicy: 335 mm
Szerokość ściernicy: 50 mm
Rozmiar stołu: 712×305 mm
Rozmiar stołu: 915×305 mm
Szlifierka model ESG-1236TD NC
Dane techniczne:
Wymiary stołu roboczego: 915×305 mm
Maksymalna odległość osi wrzeciona od stołu: 630 mm (standardowo) 720mm (opcjonalnie)
Maksymalna długość szlifowania: 915 mm
Maksymalna szerokość szlifowania: 330 mm
Obroty ściernicy: 1750 obr./min (60Hz), 1450 obr./min (50Hz)
Średnica ściernicy: 355 mm
Szerokość ściernicy: 50 mm

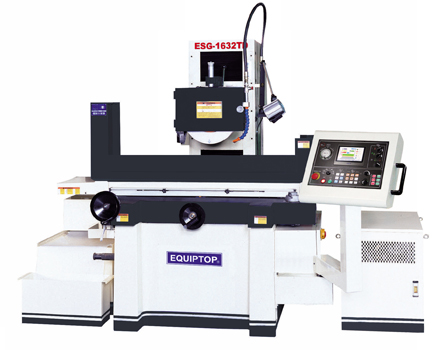

Szlifierka model ESG-1632TD NC
Dane techniczne:
Wymiary stołu roboczego: 813×406 mm
Maksymalna odległość osi wrzeciona od stołu: 720 mm (standardowo) 630mm (opcjonalnie)
Maksymalna długość szlifowania: 813 mm
Maksymalna szerokość szlifowania: 410 mm
Obroty ściernicy: 1750 obr./min (60Hz), 1450 obr./min (50Hz)
Średnica ściernicy: 355 mm
Szerokość ściernicy: 50 mm
Rozmiar stołu: 813×406 mm
Rozmiar stołu: 1020×406 mm
Szlifierka model ESG-1640TD NC
Dane techniczne:
Wymiary stołu roboczego: 1020×406 mm
Maksymalna odległość osi wrzeciona od stołu: 720 mm (standardowo) 630mm (opcjonalnie)
Maksymalna długość szlifowania: 1020 mm
Maksymalna szerokość szlifowania: 410 mm
Obroty ściernicy: 1750 obr./min (60Hz), 1450 obr./min (50Hz)
Średnica ściernicy: 355 mm
Szerokość ściernicy: 50 mm
Szlifierka model ESG-2040TD NC
Dane techniczne:
Wymiary stołu roboczego: 1020×506 mm
Maksymalna odległość osi wrzeciona od stołu: 720 mm (standardowo) 630mm (opcjonalnie)
Maksymalna długość szlifowania: 1020 mm
Maksymalna szerokość szlifowania: 500 mm
Obroty ściernicy: 1750 obr./min (60Hz), 1450 obr./min (50Hz)
Średnica ściernicy: 355 mm
Szerokość ściernicy: 50 mm
Rozmiar stołu: 1020×506 mm
Rozmiar stołu: Ø600 mm

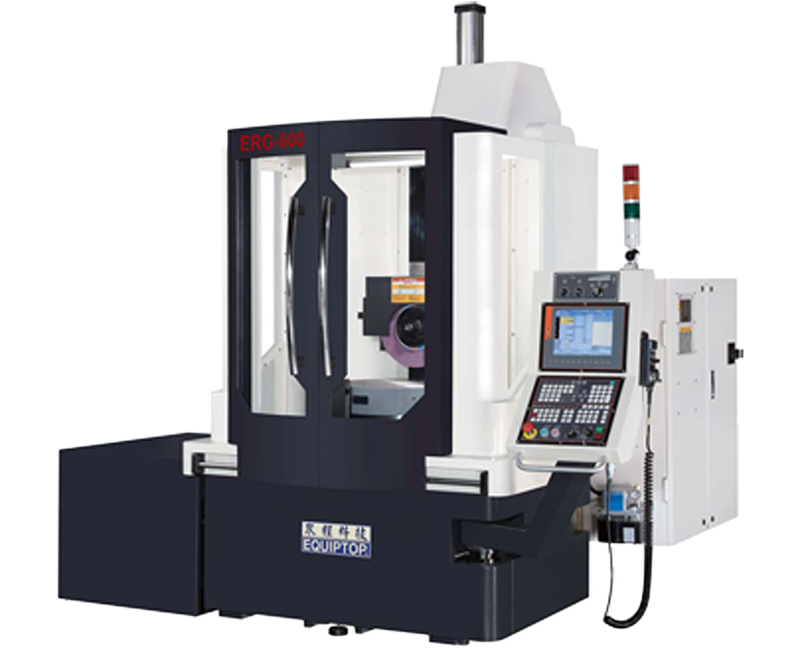

Szlifierka ze stołem obrotowym ERG-600
Dane techniczne:
Wymiary stołu roboczego: Ø600 mm
Maksymalna odległość osi wrzeciona od stołu: 420 mm
Obroty ściernicy: 1750 obr./min (60Hz), 1450 obr./min (50Hz)
Wymiary ściernicy: Ø405 x 50 Ø127
Wyślij zapytanie ofertowe
*W celu zabezpieczenia antyspamowego wpisz dodatkowo sumę wartości podanych liczb.
*Więcej o przysługujących Ci prawach znajdziesz w naszej Polityce Prywatności.
System sterowania Equiptop TDNC
Oferowana szlifierka Equiptop wyposażona jest w zaawansowany, a jednocześnie niezwykle intuicyjny system sterowania TDNC (Touch Screen Digital Numerical Control). Rozwiązanie to stanowi idealny pomost pomiędzy obrabiarkami konwencjonalnymi a pełnym sterowaniem CNC, oferując automatyzację kluczowych procesów bez konieczności znajomości skomplikowanego programowania (kodów G).
Poniżej przedstawiamy kluczowe atuty i funkcjonalności sterowania TDNC:
1. Intuicyjny panel operatorski (HMI)
System sterowania komunikuje się z operatorem za pomocą kolorowego panelu dotykowego, zaprojektowanego z myślą o maksymalnej ergonomii i ułatwienia pracy operatora.
- Programowanie dialogowe: Operator nie pisze programu – jedynie wypełnia proste pola parametrów na ekranie (np. „punkt startu”, „punkt końcowy”, „wielkość dosuwu”, „liczba przejazdów wyiskrzających”).
- Czytelna wizualizacja: Interfejs oparty na ikonach graficznych sprawia, że obsługa jest instynktowna, co znacznie skraca czas wdrożenia nowych pracowników.
- Cyfrowy odczyt położenia: Panel pełni jednocześnie funkcję zintegrowanego odczytu cyfrowego dla osi pionowej (Y) i poprzecznej (Z), zapewniając pełną kontrolę nad wymiarami obrabianego przedmiotu oraz przebiegiem procesu obróbki.
2. Precyzyjny napęd osi pionowej (Downfeed)
Sterowanie TDNC zarządza w pełni zautomatyzowanym ruchem pionowym ściernicy, co jest kluczowe dla uzyskania powtarzalnej dokładności.
- Serwonapęd AC: Oś pionowa napędzana jest wysokiej klasy napędem serwo, co gwarantuje płynność ruchu i wysoką dynamikę.
- Śruba kulowa: Przeniesienie napędu odbywa się za pomocą precyzyjnej śruby tocznej (kulowej), co eliminuje luzy i zapewnia pozycjonowanie z dokładnością do 0,001 mm.
- Generator Impulsów (MPG): Do szybkich ustawień i dojazdów operator ma do dyspozycji elektroniczne kółko ręczne, które pozwala na bezpieczne i precyzyjne „dotknięcie” materiału.
3. Zautomatyzowane cykle szlifowania
System TDNC oferuje gotowe, zdefiniowane cykle obróbkowe, które automatyzują proces od obróbki zgrubnej do wykończeniowej:
- Cykl szlifowania płaszczyzn: Automatyczny dosuw pionowy następuje po każdym (lub co drugim) przesuwie poprzecznym, aż do osiągnięcia zadanego wymiaru.
- Cykl szlifowania wgłębnego (Plunge Grinding): Idealny do szlifowania rowków lub profilowania, gdzie dosuw następuje bez ruchu poprzecznego stołu.
- Inteligentny proces szlifowania: Możliwość zaprogramowania sekwencji:
- Posuw zgrubny (szybkie usuwanie naddatku).
- Posuw wykańczający (uzyskanie precyzyjnego wymiaru).
- Wyiskrzanie (Spark-out) – programowalna liczba przejazdów bez dosuwu dla uzyskania idealnej gładkości powierzchni.
- Automatyczny odjazd ściernicy do pozycji bazowej po zakończeniu cyklu.
4. Funkcje wspomagające produkcję
Sterowanie Equiptop TDNC to nie tylko szlifowanie, to także ułatwienie codziennej eksploatacji:
- Pamięć ustawień: System pamięta ostatnią pozycję ściernicy po wyłączeniu szlifierki (dzięki enkoderom absolutnym lub systemowi podtrzymania), co przyspiesza start pracy.
- Diagnostyka: Panel wyświetla komunikaty o ewentualnych błędach lub potencjalnych działaniach serwisowych, ułatwiając utrzymanie ruchu.
Wybierając szlifierkę Equiptop ze sterowaniem TDNC, zyskują Państwo:
- Uniezależnienie od wysoko wykwalifikowanych operatorów CNC: Prostota obsługi pozwala na pracę nawet mniej doświadczonym pracownikom.
- Oszczędność czasu: Operator może zajmować się przygotowaniem kolejnego przedmiotu do obróbki lub kontrolą jakości w czasie, gdy szlifierka samodzielnie realizuje cykl szlifowania.
- Powtarzalność: Każdy detal w serii zostanie wykonany z tymi samymi parametrami, eliminując błąd ludzki przy sterowaniu ręcznym.
Odkryj Precyzję Szlifowania Płaszczyzn z Naszą Ofertą!
Witaj w miejscu, gdzie perfekcyjna obróbka powierzchni staje się rzeczywistością. Specjalizujemy się w dostarczaniu najwyższej jakości szlifierek do płaszczyzn, maszyn niezbędnych w każdym nowoczesnym warsztacie i zakładzie produkcyjnym, gdzie liczy się dokładność i idealne wykończenie.
Czym są szlifierki do płaszczyzn i dlaczego są tak ważne?
Szlifierki do płaszczyzn to zaawansowane obrabiarki, których głównym zadaniem jest precyzyjna obróbka płaskich powierzchni różnorodnych materiałów – od metali, przez tworzywa sztuczne, aż po ceramikę. Dzięki nim możliwe jest uzyskanie niezwykle gładkich i równych powierzchni z zachowaniem ścisłych tolerancji wymiarowych.
Dlaczego warto zainwestować w dobrą szlifierkę do płaszczyzn?
- Niezrównana precyzja: Szlifowanie płaszczyzn gwarantuje dokładność nieosiągalną dla wielu innych metod obróbki.
- Wysoka jakość wykończenia: Uzyskane powierzchnie charakteryzują się idealną gładkością, co jest kluczowe w wielu zastosowaniach.
- Wszechstronność zastosowań: Szlifierki do płaszczyzn znajdują zastosowanie w wielu branżach, m.in. w produkcji narzędzi, form wtryskowych, części maszyn i wielu innych.
- Powtarzalność: Maszyny te zapewniają wysoką powtarzalność obróbki, co jest niezwykle ważne w produkcji seryjnej.
- Efektywność: Nowoczesne szlifierki są wydajne i pozwalają na szybką obróbkę nawet wymagających materiałów.
Nasza oferta szlifierek do płaszczyzn:
W naszej ofercie znajdziesz szeroki wybór szlifierek do płaszczyzn renomowanych producentów. Proponujemy maszyny o różnych parametrach technicznych, dostosowane do indywidualnych potrzeb i budżetów naszych klientów. Oferujemy:
- Szlifierki manualne: Idealne do precyzyjnych prac jednostkowych i małych serii.
- Szlifierki półautomatyczne: Zwiększają wydajność przy zachowaniu wysokiej dokładności.
- Szlifierki CNC: Zaawansowane maszyny sterowane numerycznie, zapewniające najwyższą precyzję i automatyzację procesów.
Doradztwo i wsparcie:
Nasi doświadczeni specjaliści służą fachowym doradztwem w doborze odpowiedniej szlifierki do płaszczyzn, dopasowanej do specyfiki Twojej działalności. Zapewniamy również profesjonalny serwis, części zamienne oraz szkolenia z obsługi maszyn.
Skontaktuj się z nami!
Jeśli poszukujesz niezawodnej i precyzyjnej szlifierki do płaszczyzn, zapraszamy do kontaktu. Chętnie odpowiemy na wszystkie Twoje pytania i pomożemy znaleźć idealne rozwiązanie dla Twojego warsztatu lub zakładu produkcyjnego.
Zasada działania szlifierek do płaszczyzn polega na obróbce wykończeniowej profilu, części lub narzędzia za pomocą narzędzi ściernych. Charakteryzują się dużą prędkością skrawania przy małych siłach skrawania. Obróbka odbywa się na płaszczyznach i powierzchniach prostokreślnych. Proces ten jest możliwy dzięki ruchom ściernicy, która wykonuje ruch obrotowy, oraz obrabianego przedmiotu, który jest mocowany na stole szlifierki i wykonuje ruch posuwowy wzdłużny lub obrotowy.
Cechy szlifierek do płaszczyzn:
- Wysoka prędkość skrawania: Umożliwia szybką obróbkę materiału.
- Małe siły skrawania: Minimalizują ryzyko deformacji obrabianego przedmiotu.
- Precyzyjna obróbka: Pozwalają na uzyskanie gładkich i dokładnych powierzchni.
- Różnorodność typów: Dostępne są różne rodzaje (obwodowe ze stołem prostokątnym/obrotowym, czołowe, zdzierarki) dostosowane do konkretnych zastosowań i gabarytów obrabianych przedmiotów.
- Ruch obrotowy ściernicy: Narzędzie ścierne wykonuje ruch obrotowy, zapewniając efektywne usuwanie materiału.
- Ruch posuwowy stołu: Obrabiany przedmiot, zamocowany na stole, wykonuje ruch posuwowy (wzdłużny lub obrotowy), umożliwiając obróbkę całej powierzchni.
Korzyści ze stosowania szlifierek do płaszczyzn:
- Wysoka jakość powierzchni: Uzyskanie gładkich i precyzyjnie wykończonych powierzchni.
- Dokładność wymiarowa: Możliwość osiągnięcia dokładnych wymiarów obrabianych elementów.
- Efektywność obróbki: Szybkie usuwanie materiału przy zachowaniu wysokiej jakości.
- Wszechstronność zastosowań: Możliwość obróbki różnych materiałów i kształtów, w zależności od typu szlifierki i użytej ściernicy.
- Możliwość obróbki detali o różnych gabarytach: Dostępność różnych typów szlifierek pozwala na obróbkę zarówno małych, jak i większych elementów.
- Idealne do wykańczania: Szczególnie przydatne w operacjach wykończeniowych, gdzie wymagana jest wysoka dokładność i gładkość powierzchni.
